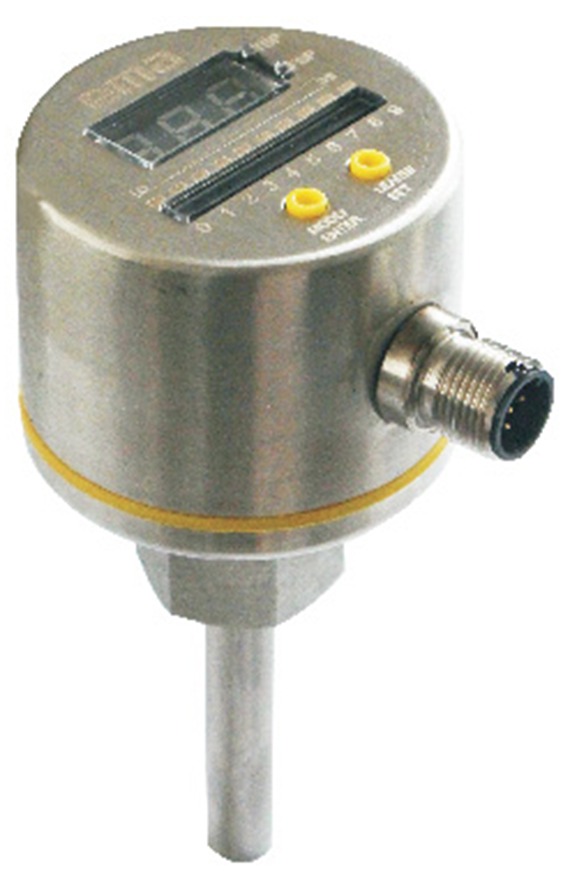

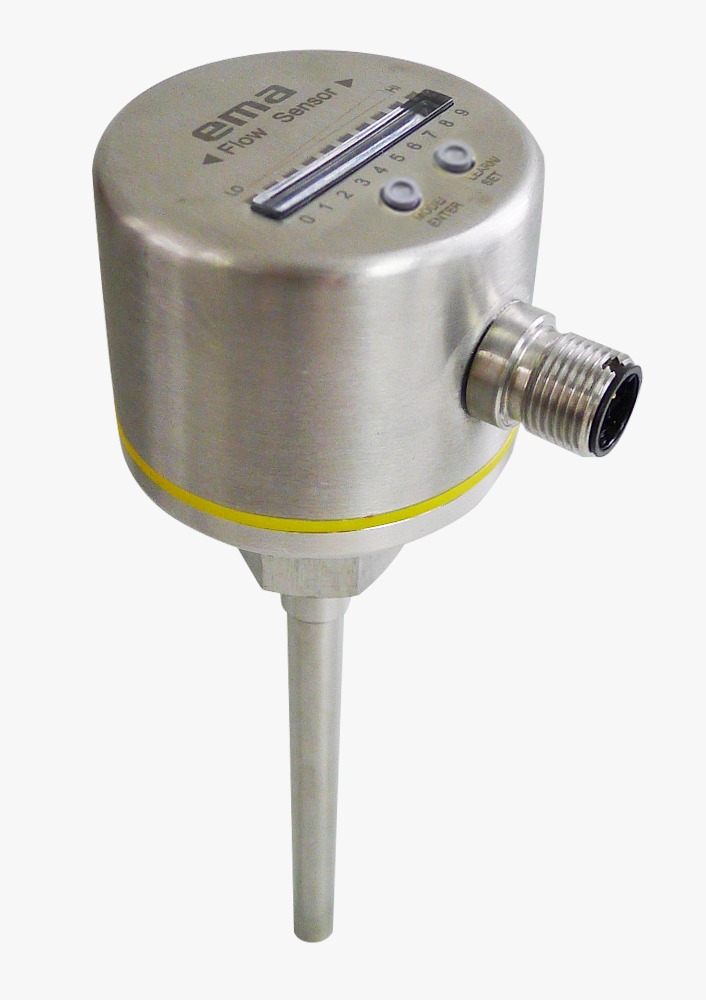

Chave de fluxo tipo termal para líquidos e Gás

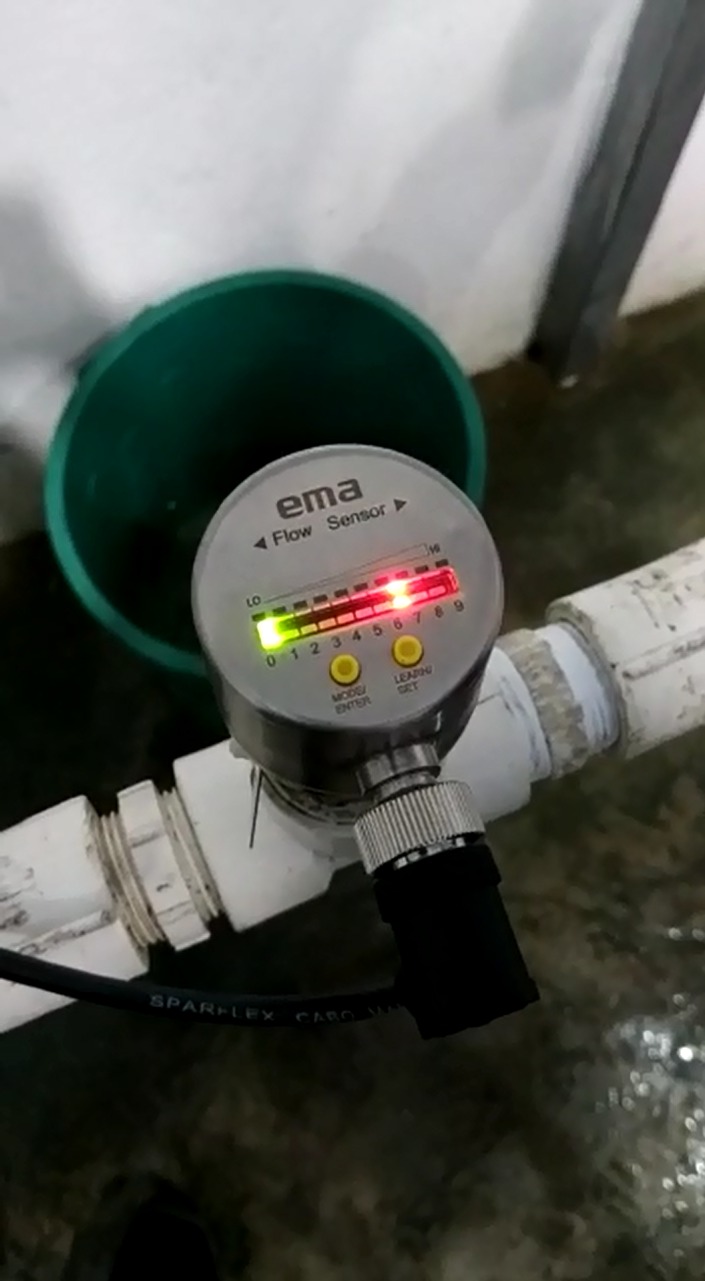

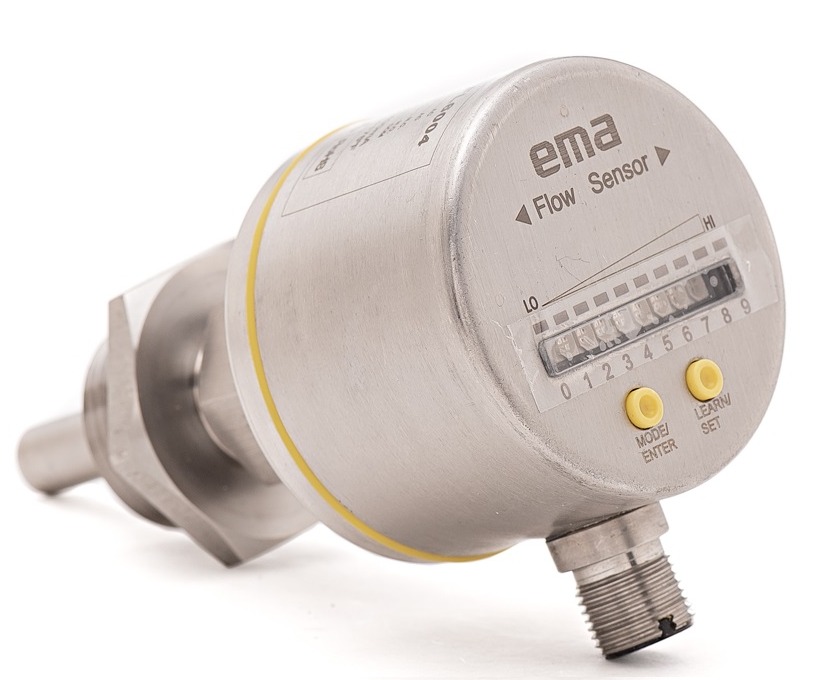

Chave de fluxo tipo termal dispersão térmica para líquidos atua como detector de presença ou ausência de fluxo nas linhas. O usuário pode simplesmente configurar os sensores devido à indicação visual do status do fluxo. O sensor está integrado com display, controlador e transmissor. Não há partes móveis mecânicas na área de detecção, mas com circuito interno de alta qualidade, o que pode garantir uma confiabilidade maior. O produto tem muitas características proeminentes, como o avançado sistema inteligente, definindo a faixa de fluxo e ponto de comutação facilmente pelos usuários. A barra LED multicolorida mais o monitor de três dígitos podem exibir a indicação da faixa de vazão, bem como os sinais de saída separadamente. O tamanho é o menor e mais leve. Além disso, o circuito foi atualizado para melhorar a capacidade anti-interferência e nível EMC.

Principio de medição:

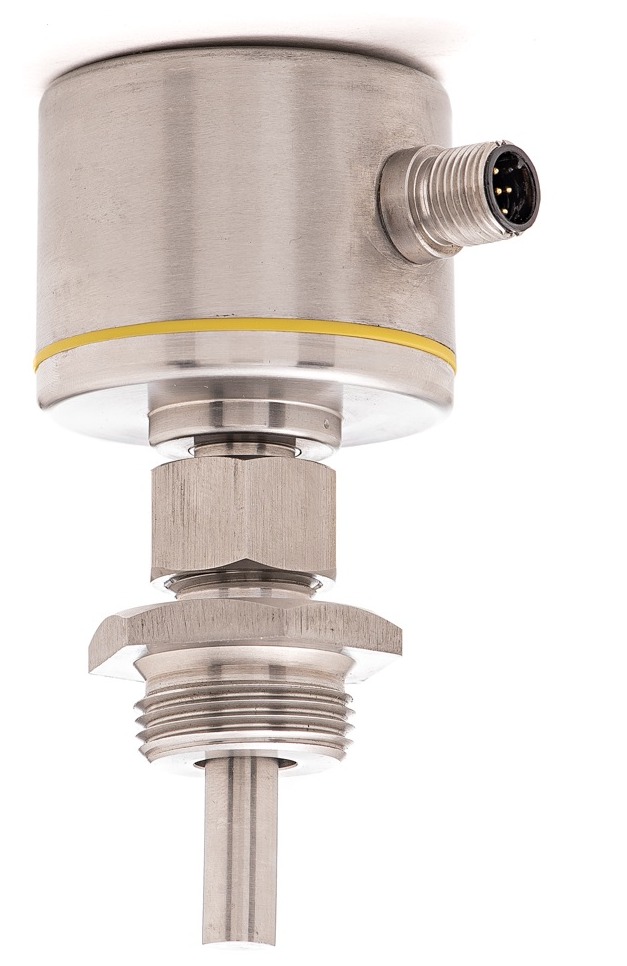

Projetada com invólucro de Aço Inoxidável para uso geral, A chave de fluxo SMMFK5081 é um sensor de monitoramento de fluxo baseado em princípio de difusão térmica inteligente. Adota ARM núcleo de processamento e combina com sensores de alta qualidade e circuito dedicado. Com compensação de temperatura e calibração, pode assegurar a exatidão da medida no caso da mudança da temperatura da água. Está disponível para monitoramento em tempo real do fluxo de água da tubulação

Especificação Técnica:

• Modelo: SM-FL
• Velocidade: Líquido: 0,03 ~ 3m/s | Gás: 2 ~ 30m/s
• Material: AISI304 / AISI316 / AISI316L / Titânio
• Display: LED
• Precisão: ±2% (±10cm/s)
• Conexão: ½” NPT ou BSP inserção 18 ~ 68mm
• Grau de proteção: IP-68 / IP69K
• Alta Sensibilidade: Detecção
• Contato: Relé, PNP, NPN, SPDT micro rede Switch (NA/NF), opção 4-20mA
• Alimentação: 250 VAC 3A.
• Montagem: Em Linha
• Alimentação: 85~265Vac ou 12~36Vdc
• Limite: -25~ 95°C  |  300 Bar



Aplicações:

Sensores de fluxo por dispersão térmica inteligente, estrutura de aço inoxidável, tecnologia Seal Plus + para IP68 / IP69K, sistema inteligente avançado, programável pelo usuário, LEDs de 7 segmentos para vazão e taxa de temperatura de 3 dígitos,  imunidade a interferências e classificações de EMC, compacto, leve, resistência ao desgaste e resistência à corrosão. Pode ser amplamente utilizado em alimentos e bebidas, eletricidade, esgoto, petróleo, indústria química, metalurgia, vidro, sistema de arrefecimento, máquinas e outras indústrias. Temperatura média pode chegar a 80 ℃. (Tipo sanitário é até 95 ℃) Em adicional, há Comprimento de sonda extra L = 100mm, FL61 Tipo de liga de titânio, FL63 Tipo de potenciômetro, FL64 Tipo de controle remoto, FL33 Tipo sanitário Sensores de fluxo para sua opção. Pode ser utilizada para monitorar o fluxo do sistema de refrigeração ou lubrificação para pré-aviso e proteção para equipamentos críticos quando houver falha de fluxo. Utiliza um design totalmente fechado, inoxidável construção de aço para se adaptar a uma variedade de ambiente de aplicação. É com sobre tensão, sobre corrente e reversa função de proteção de polaridade. Com tela OLED iluminado, permite exibição comutável entre o progresso números de barra e display digital. Suporta rápido conjunto de pontos de ação, também tem função de inversão de exibição que permite a instalação em qualquer direção e sem necessidade de ajustes e manutenção frequentes. Pode ser aplicada para proteção de operação de equipamentos de grande porte em campos como geração de energia, metalurgia, siderúrgica, papel & celulose, alimentícia, caldeiras, equipamentos para refrigeração, sistemas de bombeamento na prevenção de incêndio, de resfriamento de máquinas, motores, fornos, bombeamento em geral, e ainda, em sistemas de controle de vazão de líquidos para ligar e ou desligar alarmes, motores, compressores, máquinas, bombas d’água, sinalização em painéis de controle, etc., ajudando a detectar eventuais problemas como, por exemplo: aquecimento indevido, quebra de correia, mancal, obstrução na tubulação, cavitação (formação de bolhas de vapor ou gás em líquidos), entre outros.

TAG: Vazão | Fluxo | termal
