Indicador de nível Tipo Bandeirola boia Magnética

Indicador de Nível Boia Magnética e Bandeirola

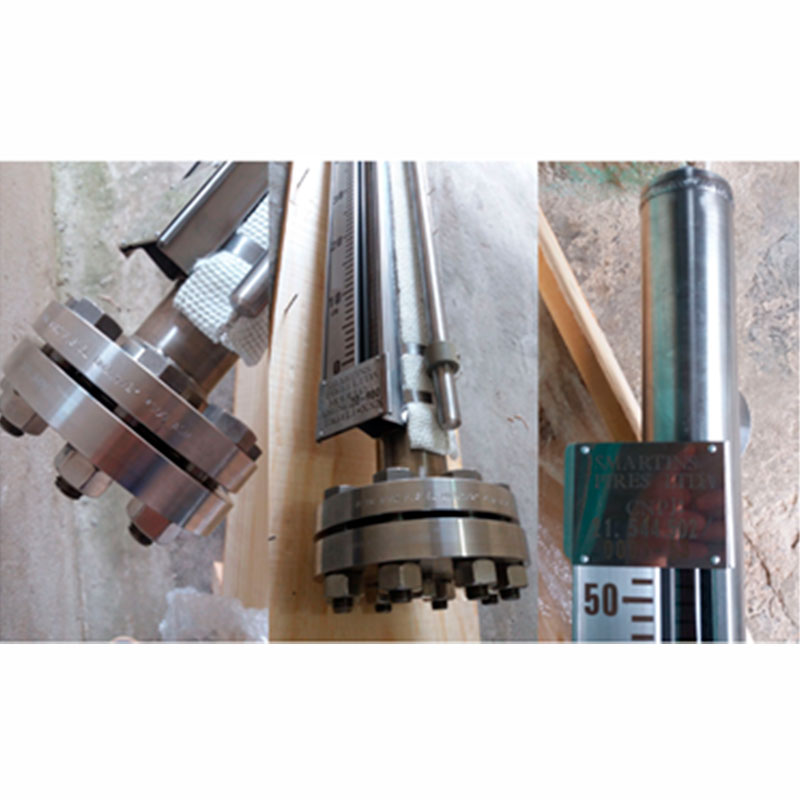

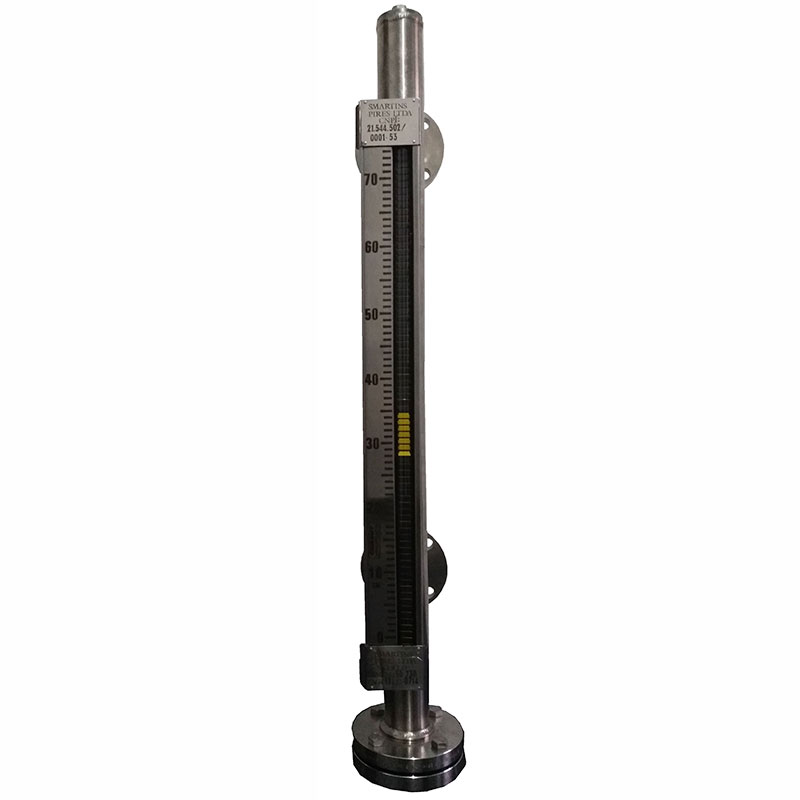

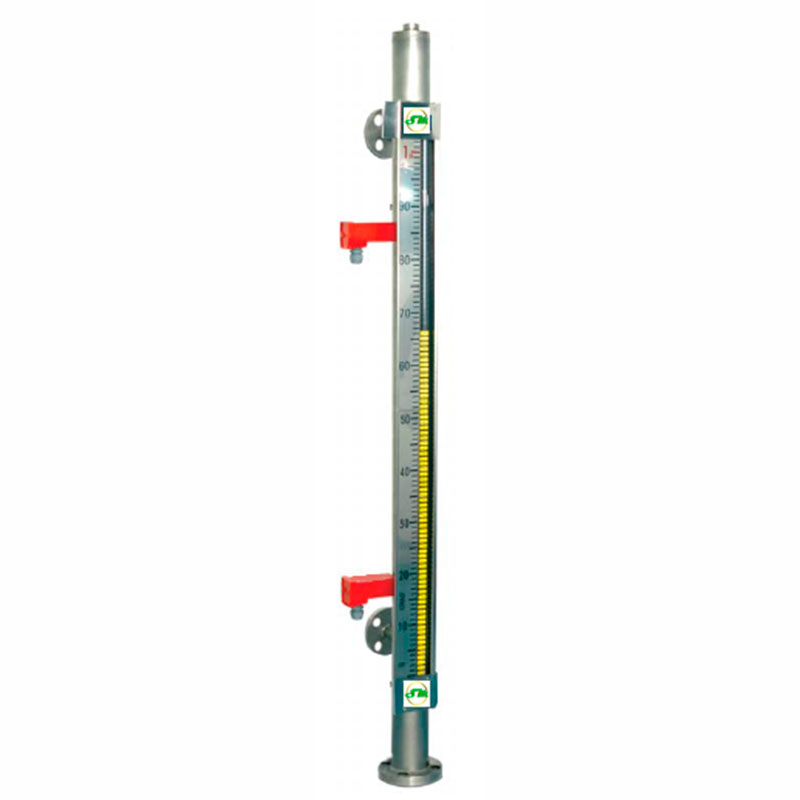

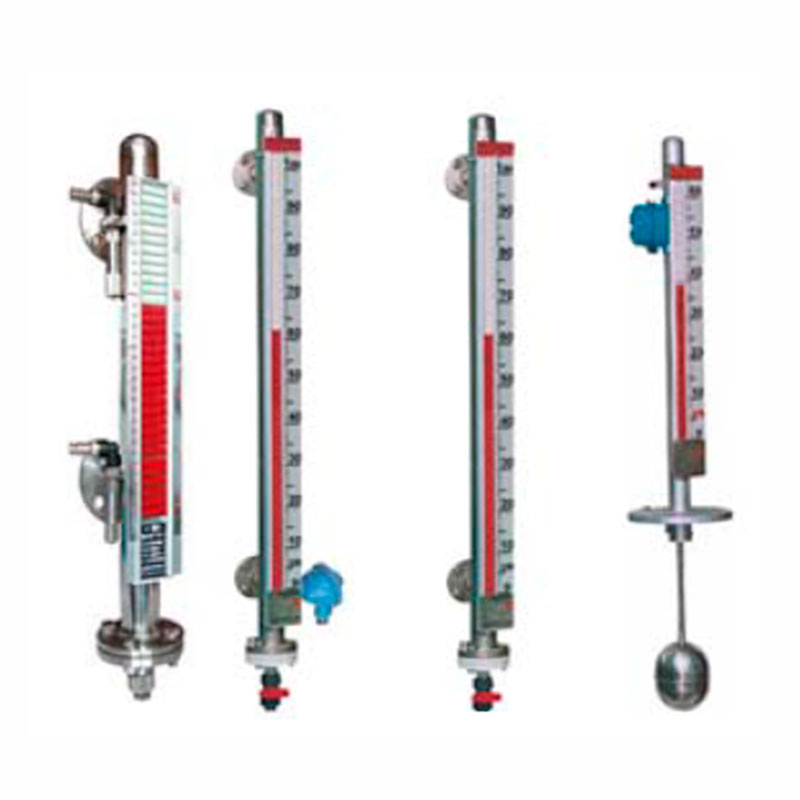

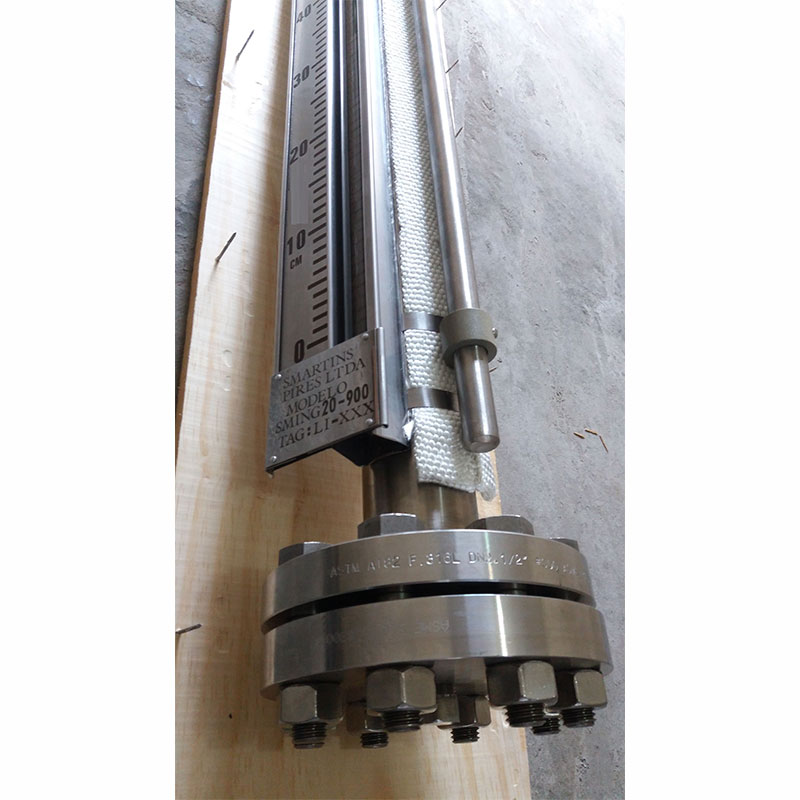

O Indicador de Nível Boia Magnética e Bandeirola da Smartins é um equipamento robusto, preciso e confiável, projetado para medição contínua de nível em líquidos variados, em aplicações industriais. Ele combina simplicidade mecânica com alta precisão, sendo ideal para operações em ambientes extremos, onde segurança e durabilidade são fundamentais.
Princípio de Funcionamento
O funcionamento é baseado no princípio de flutuação e acoplamento magnético. A boia, que flutua conforme o nível do líquido, contém ímãs permanentes em seu interior. À medida que o nível de líquido sobe ou desce, a boia movimenta uma coluna de bandeirolas, que são ativadas pelo campo magnético da boia. As bandeirolas, dispostas em uma régua de visualização, mudam de cor conforme o nível, proporcionando uma leitura visual clara e direta, sem a necessidade de alimentação elétrica.
Especificações Técnicas
• Faixa de Medição:
o Padrão: 300 mm a 6.000 mm (outros tamanhos sob consulta).
• Precisão:
o ± 10 mm ou melhor (dependendo da aplicação e especificações do tanque).
• Sinal:
o Leitura mecânica no Local, Sinal 4-20mA, Contato elétrico Nível alto/baixo, Protocolo HART / Interface de Comunicação RS-485 MODBUS.
• Temperatura de Operação:
o De -40°C até +300°C (modelos especiais para temperaturas mais elevadas).
o
• Pressão de Operação:
o Até 40 bar (dependendo do modelo e das características de construção).
• Material da Boia:
o Aço inoxidável AISI 316, Hastelloy, PTFE, Titânio ou materiais específicos de acordo com a compatibilidade do fluido.
• Material do Corpo:
o Aço carbono, AISI 304/316, Hastelloy, PTFE, e outros, conforme necessidade do cliente.
• Conexões de Processo:
o Flange ANSI/DIN, roscas BSP/NPT ou conforme exigências da aplicação.
• Resolução de Leitura:
o 10 mm (mínimo), com opções para maior resolução dependendo da régua de visualização.
• Área de Visualização:
o Coluna de bandeirolas de até 6 metros de comprimento (ou conforme solicitado).
• Proteção:
o Grau de proteção IP66/67 USO GERAL, Versão À PROVA DE EXPLOSÃO ideal para áreas externas e ambientes agressivos.
• Tipo de Montagem:
o Vertical em tanques ou recipientes pressurizados, montagem lateral ou superior (adaptável conforme as condições do projeto).
Vantagens
• Operação Sem Energia: Não há necessidade de alimentação elétrica, tornando-o ideal para áreas classificadas e ambientes sem energia disponível.
• Alta Confiabilidade: Tecnologia simples e robusta, com baixa manutenção e excelente resistência a condições severas de operação.
• Visibilidade à Distância: O sistema de bandeirolas coloridas permite uma leitura visual rápida e precisa, mesmo a grandes distâncias.
• Segurança: Aplicável em tanques de produtos inflamáveis, corrosivos e tóxicos, graças à sua operação 100% mecânica e isolada.
• Personalização: Totalmente customizável para diferentes aplicações e demandas industriais.
Aplicações
O Indicador de Nível Boia Magnética e Bandeirolas é amplamente utilizado em setores como:
• Indústria Química e Petroquímica
• Refinarias
• Tratamento de Águas e efluentes
• Tanques de Armazenamento
• Indústria Alimentícia e Bebidas
• Indústrias de Siderurgia e Papel e Celulose
• Caldeiras de Vapor
• Nível de líquidos em alta pressão e temperatura
• Reservatórios
Certificações e Normas
• Atende às normas de segurança e qualidade ISO 9001.
• Pode ser fornecido com certificações para áreas classificadas, conforme requisitos específicos de segurança (ATEX, IECEx).
