Calibração em Campo

A Solução Inteligente para Manter Sua Operação no Topo
No cenário competitivo atual, a eficiência operacional é crucial para o sucesso das empresas de processos industriais. Máquinas, equipamentos, processos e toda a estrutura de produção precisam de análises regulares e manutenção preventiva para garantir máxima performance. Investir na calibração em campo não só reduz custos e tempo, como também prolonga a vida útil dos ativos e aprimora a qualidade das operações. Com isso, você evita a necessidade de enviar medidores para laboratórios ou adquirir novos equipamentos sem saber o real estado dos seus ativos.
Se sua operação envolve tubulações fechadas ou canais abertos para a saída de líquidos e você ainda não possui um medidor adequado, a Smartins tem a solução perfeita para medir o fluxo com precisão e confiança.
Com nossa tecnologia avançada de medição Ultrassônica, oferecemos calibração e ajustes finos diretamente em campo (IN LOCO). Nosso método não intrusivo é ideal para líquidos limpos ou com até 30% de sólidos em suspensão, incluindo espuma e bolhas. Além disso, emitimos um Certificado de Calibração Rastreável RBC/INMETRO, garantindo a conformidade e a segurança de suas operações.

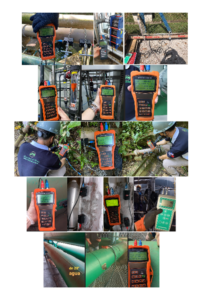

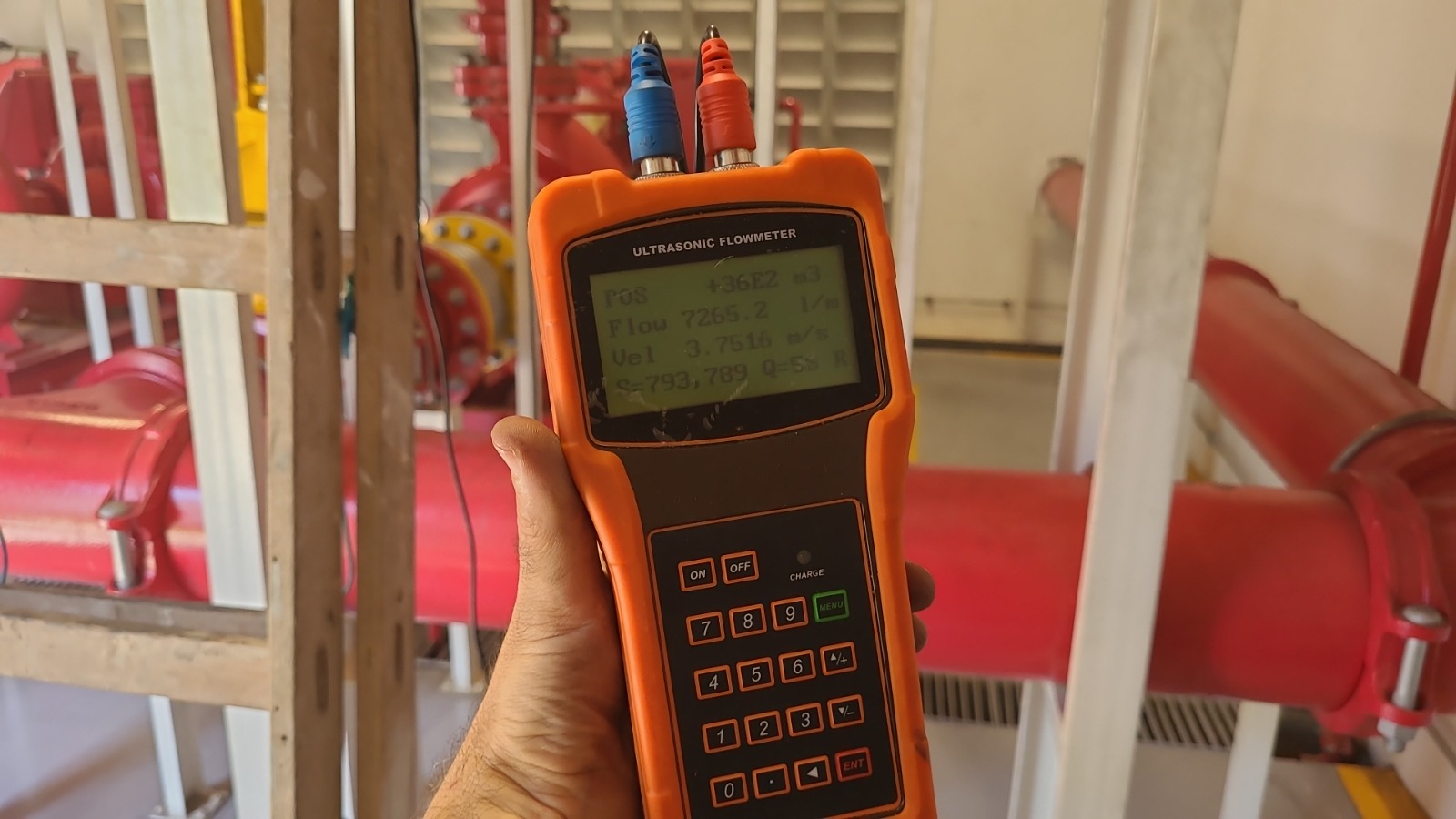

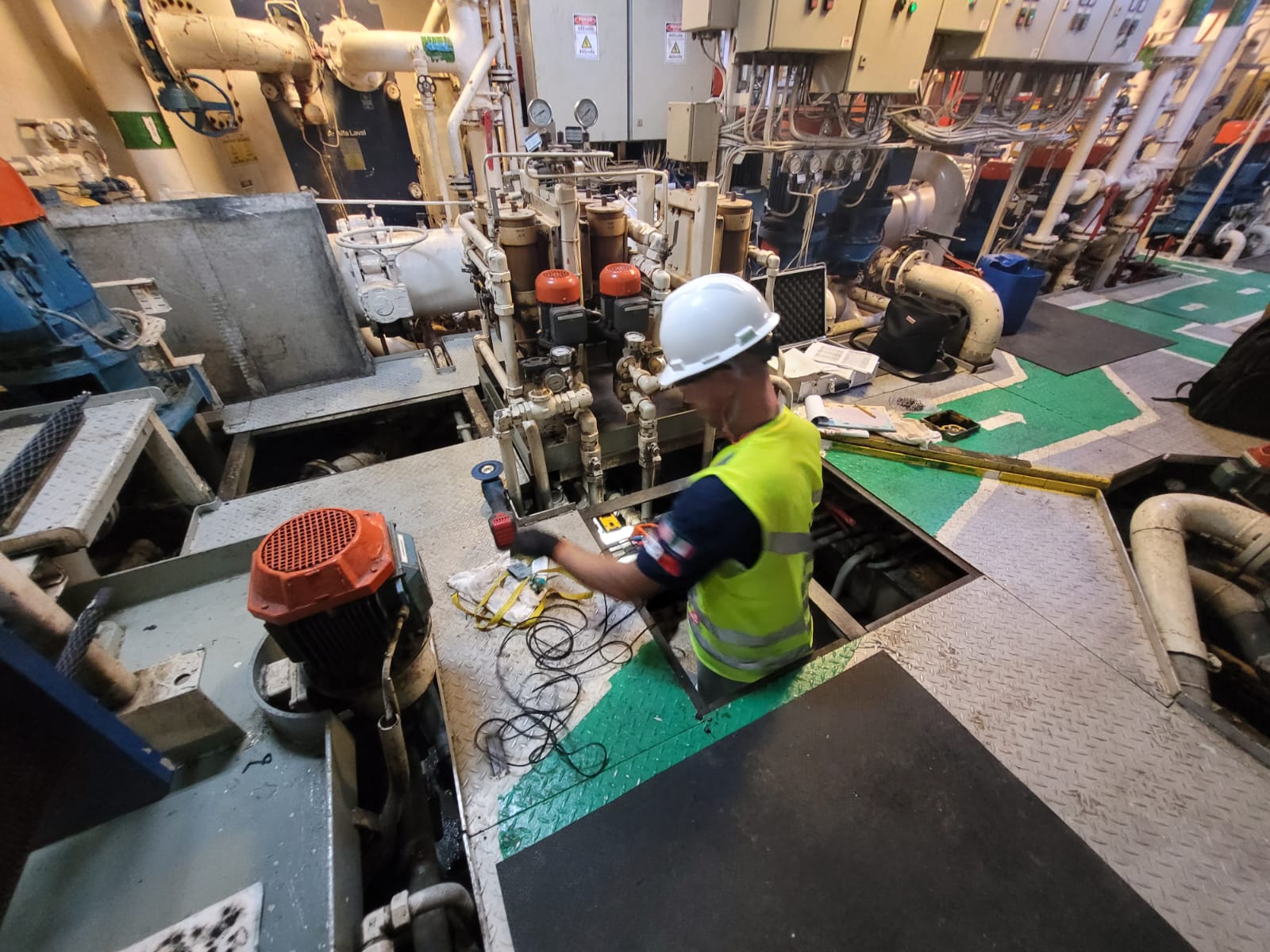

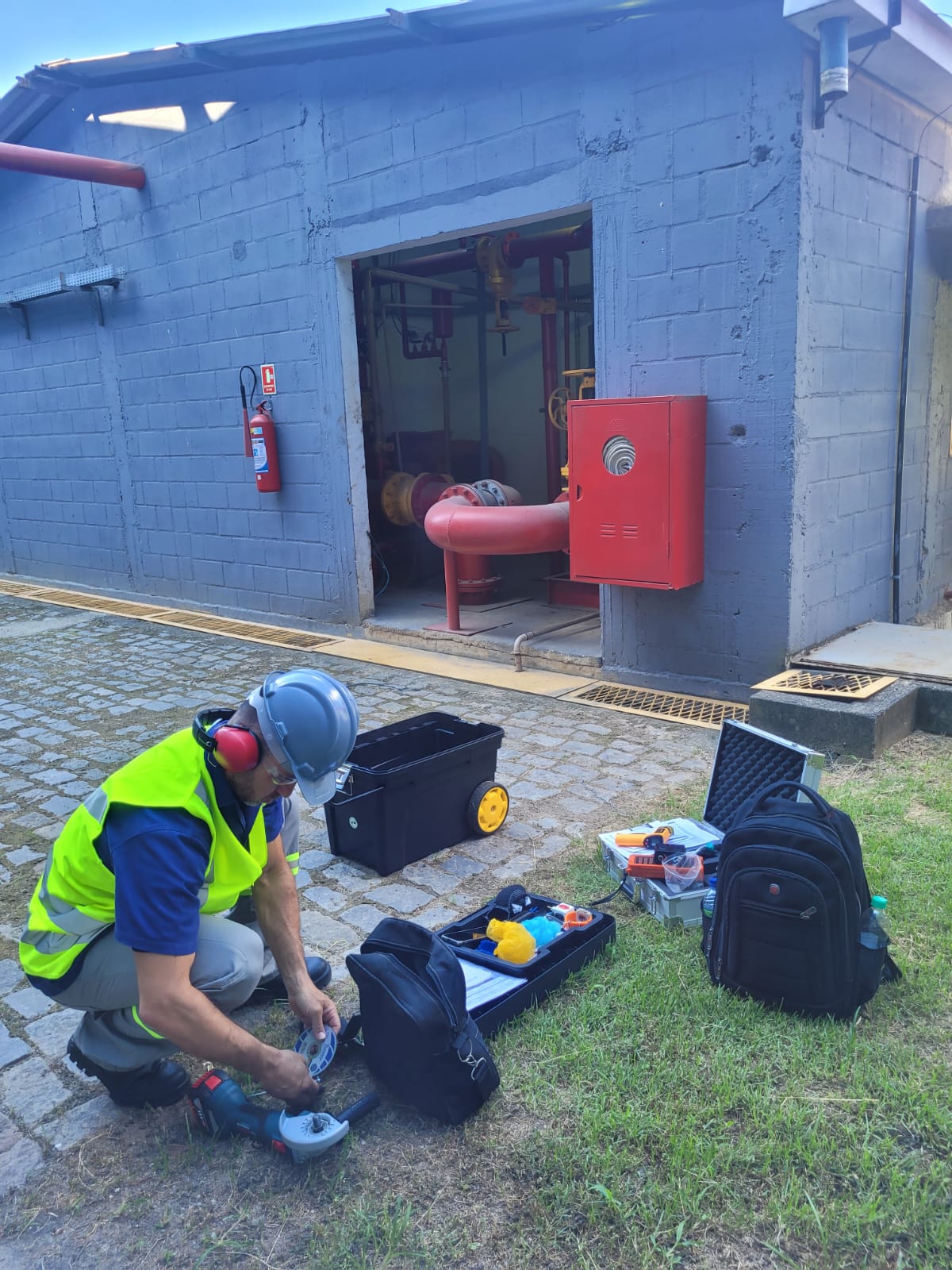

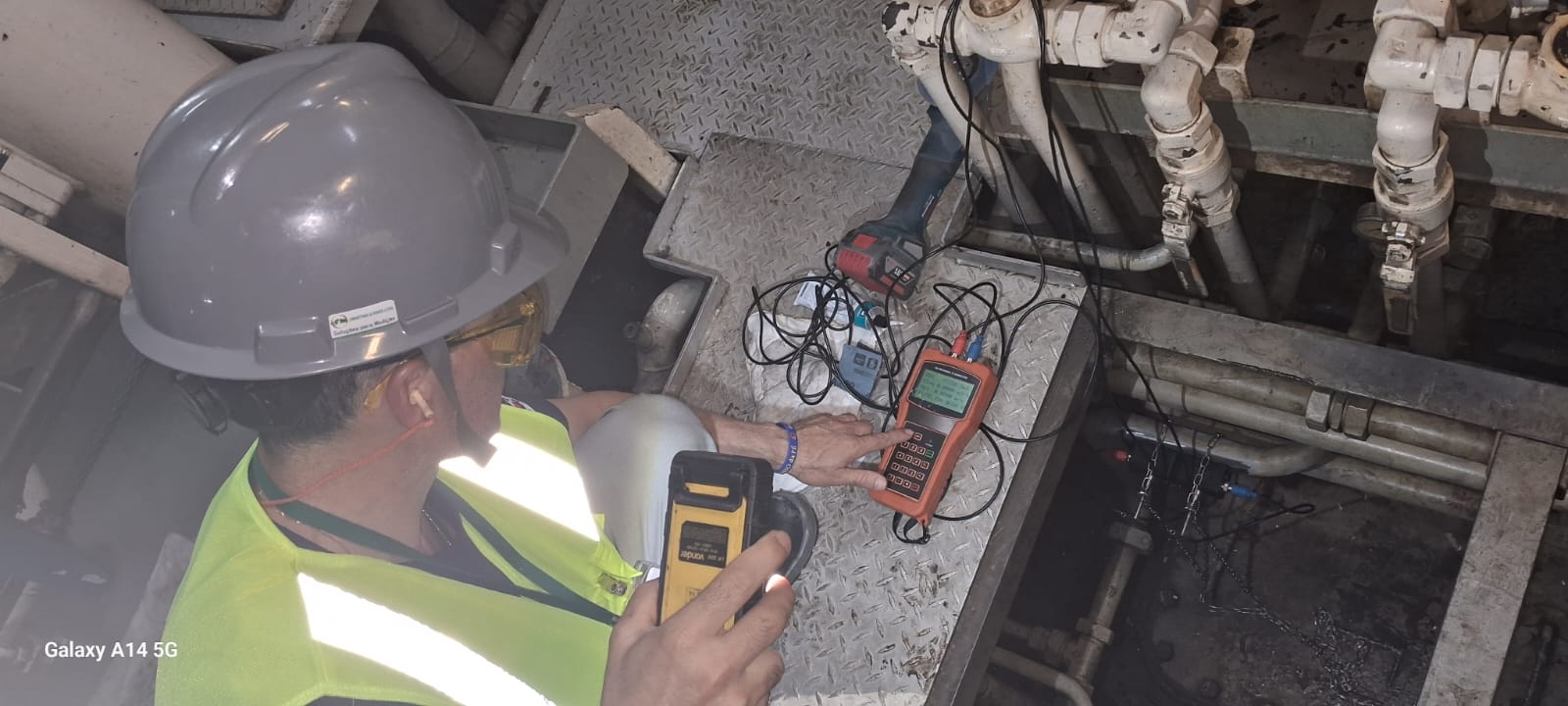

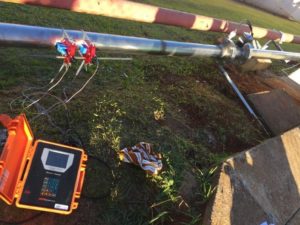

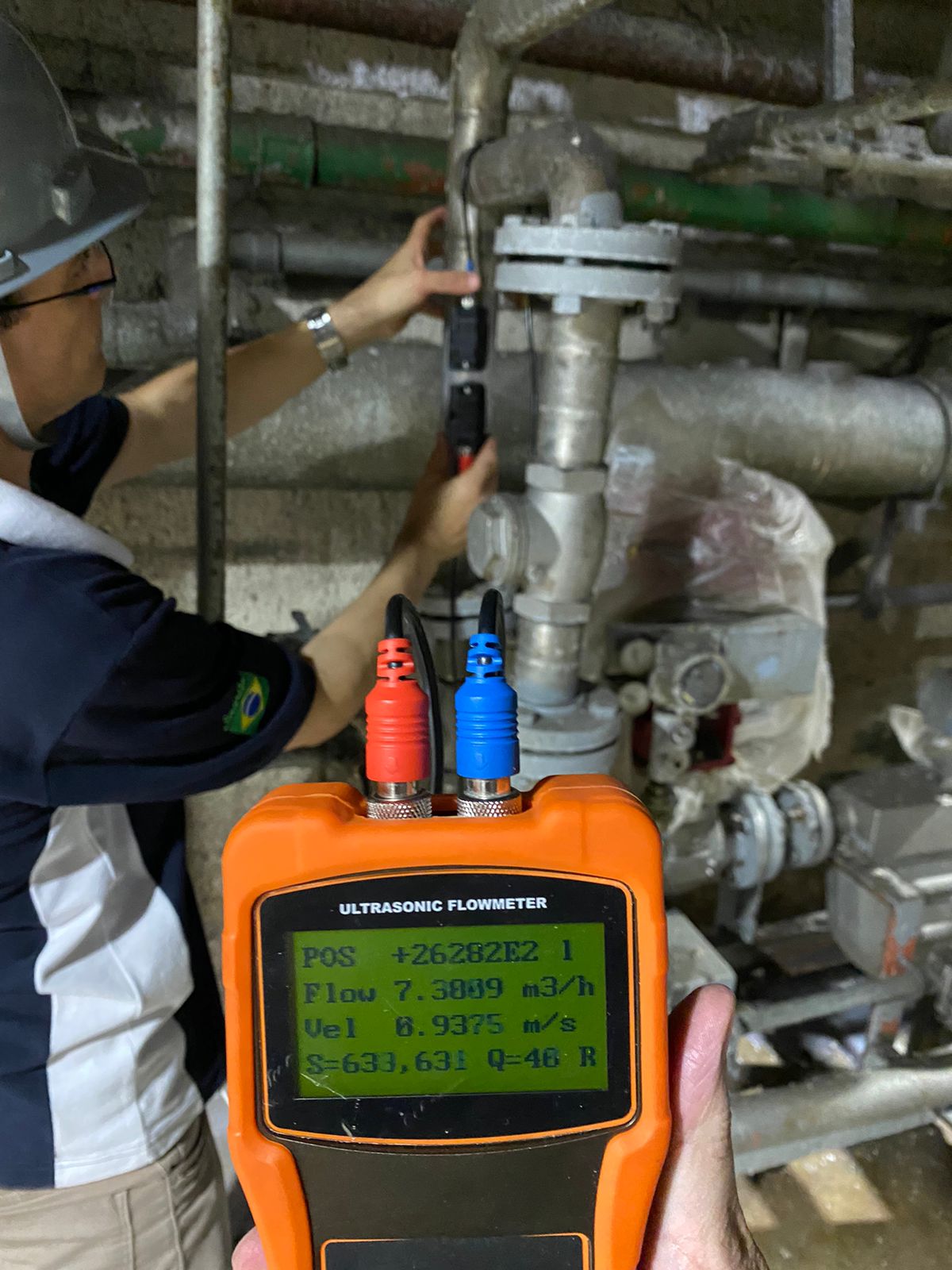

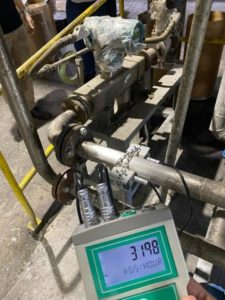

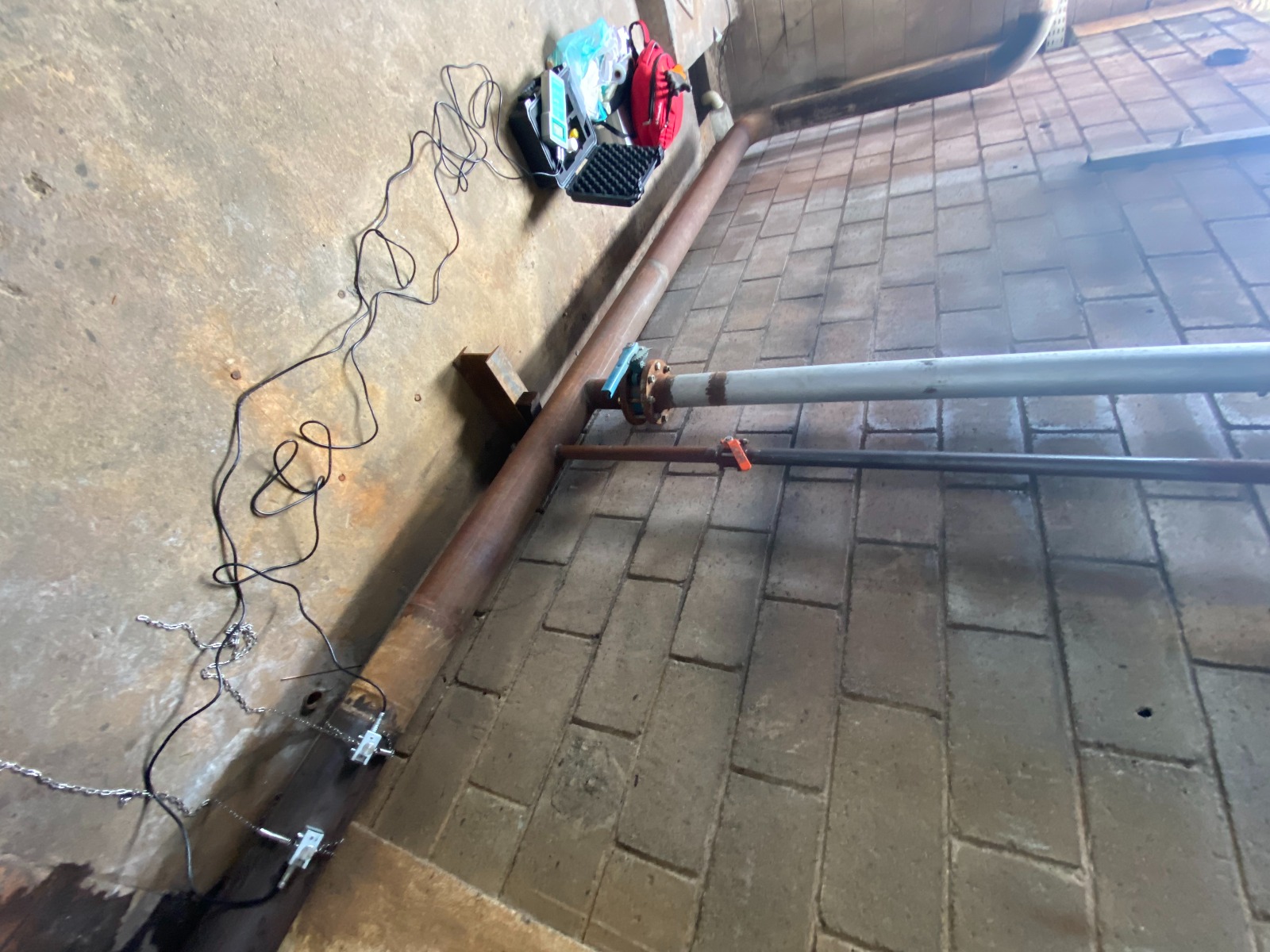

Nossa equipe de especialistas se desloca até a sua planta para realizar uma verificação completa e detalhada do processo. Com a tecnologia do Medidor Ultrassônico de Vazão Smartins, podemos diagnosticar com precisão o desempenho atual dos seus equipamentos, oferecendo insights valiosos para otimizar sua produção.

Princípio de Medição

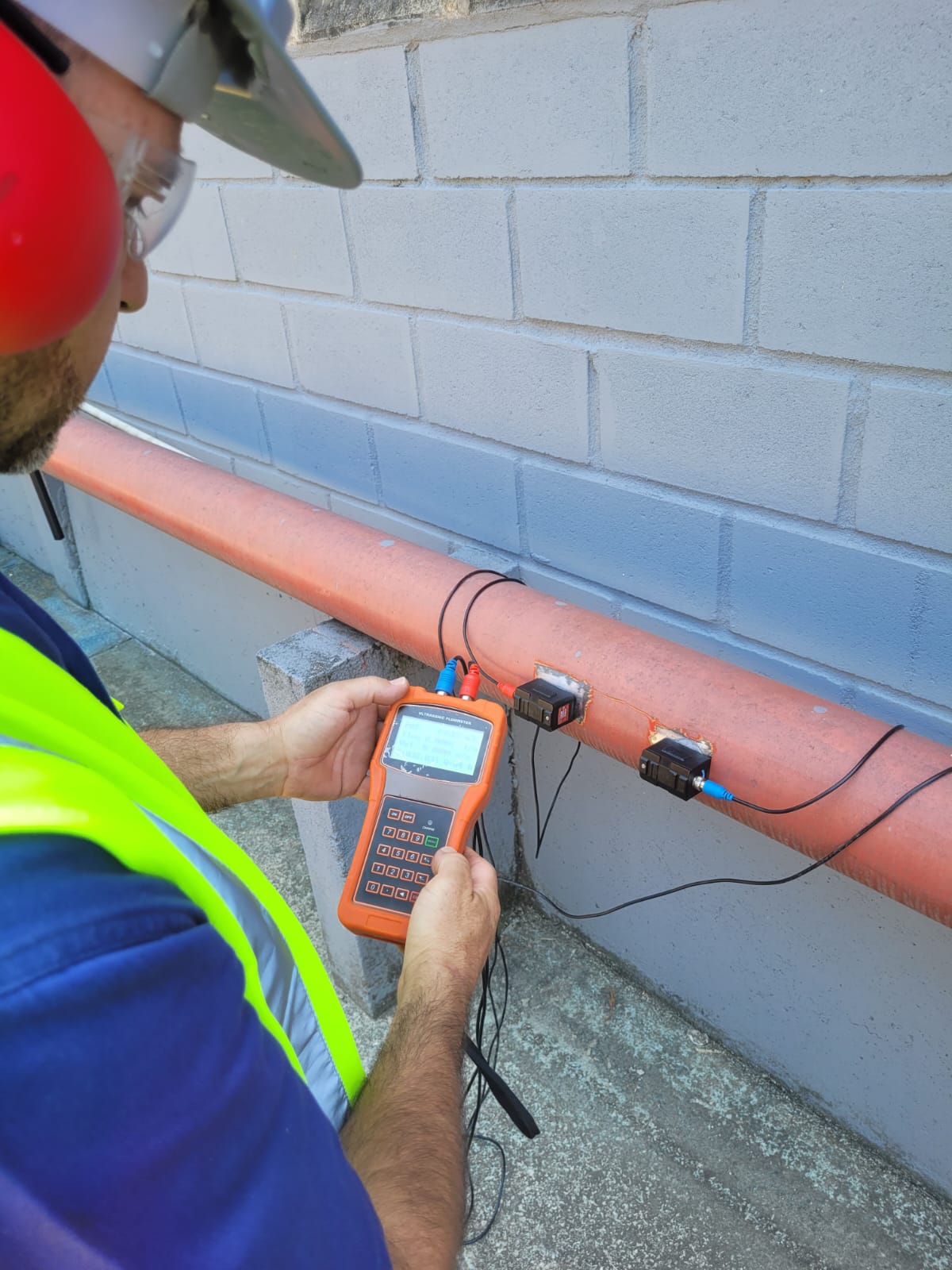

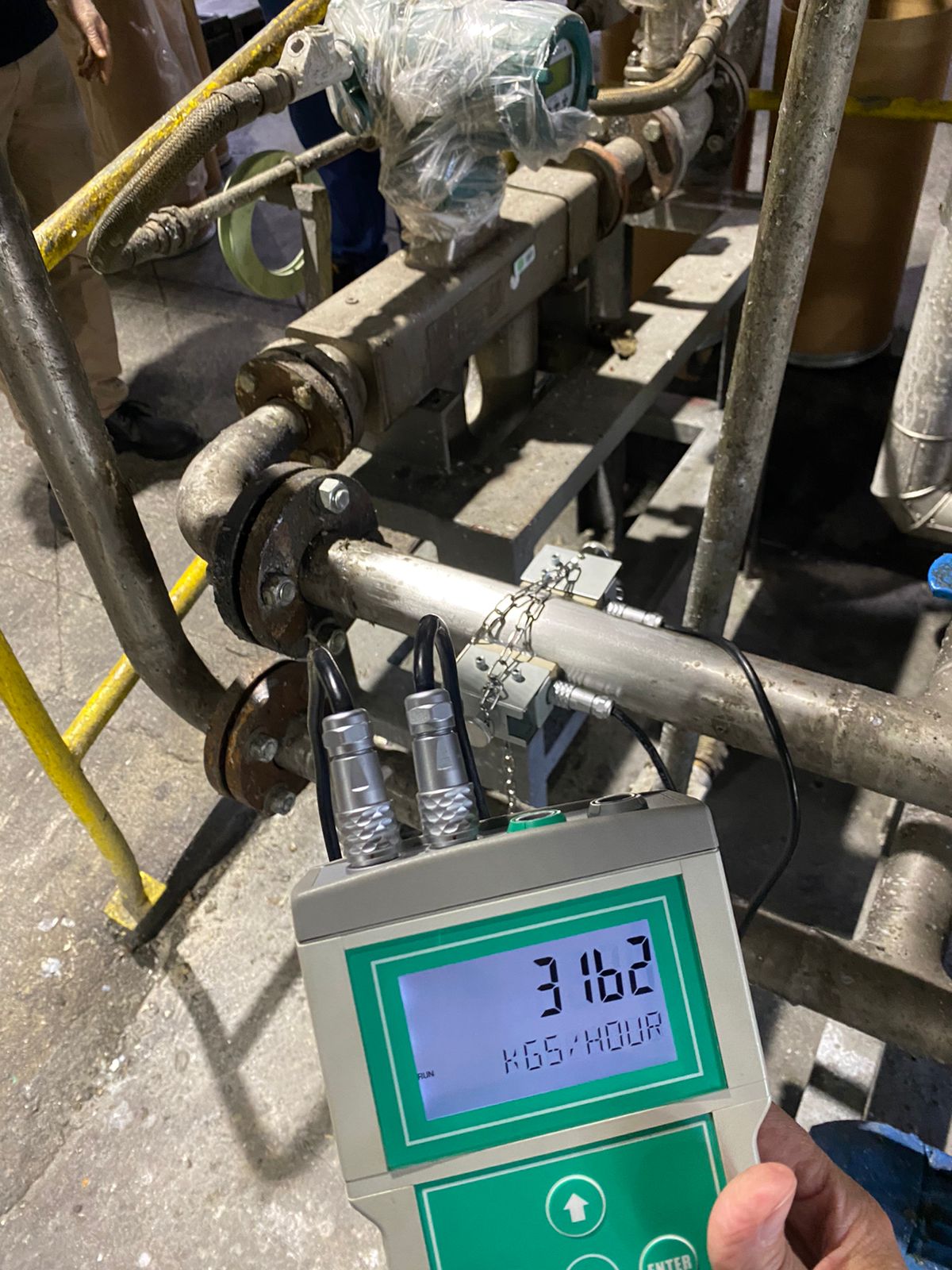

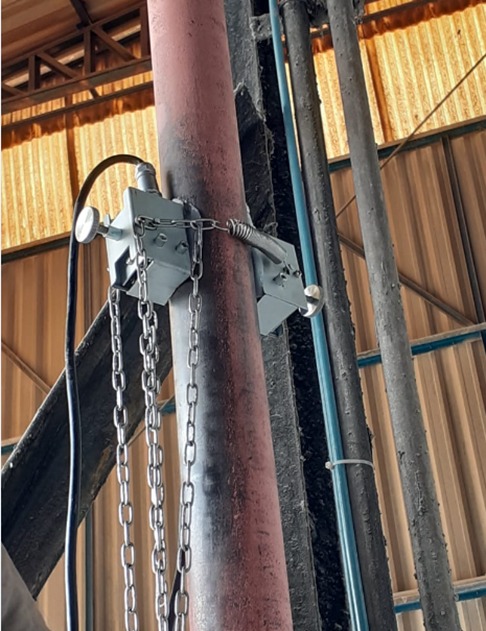

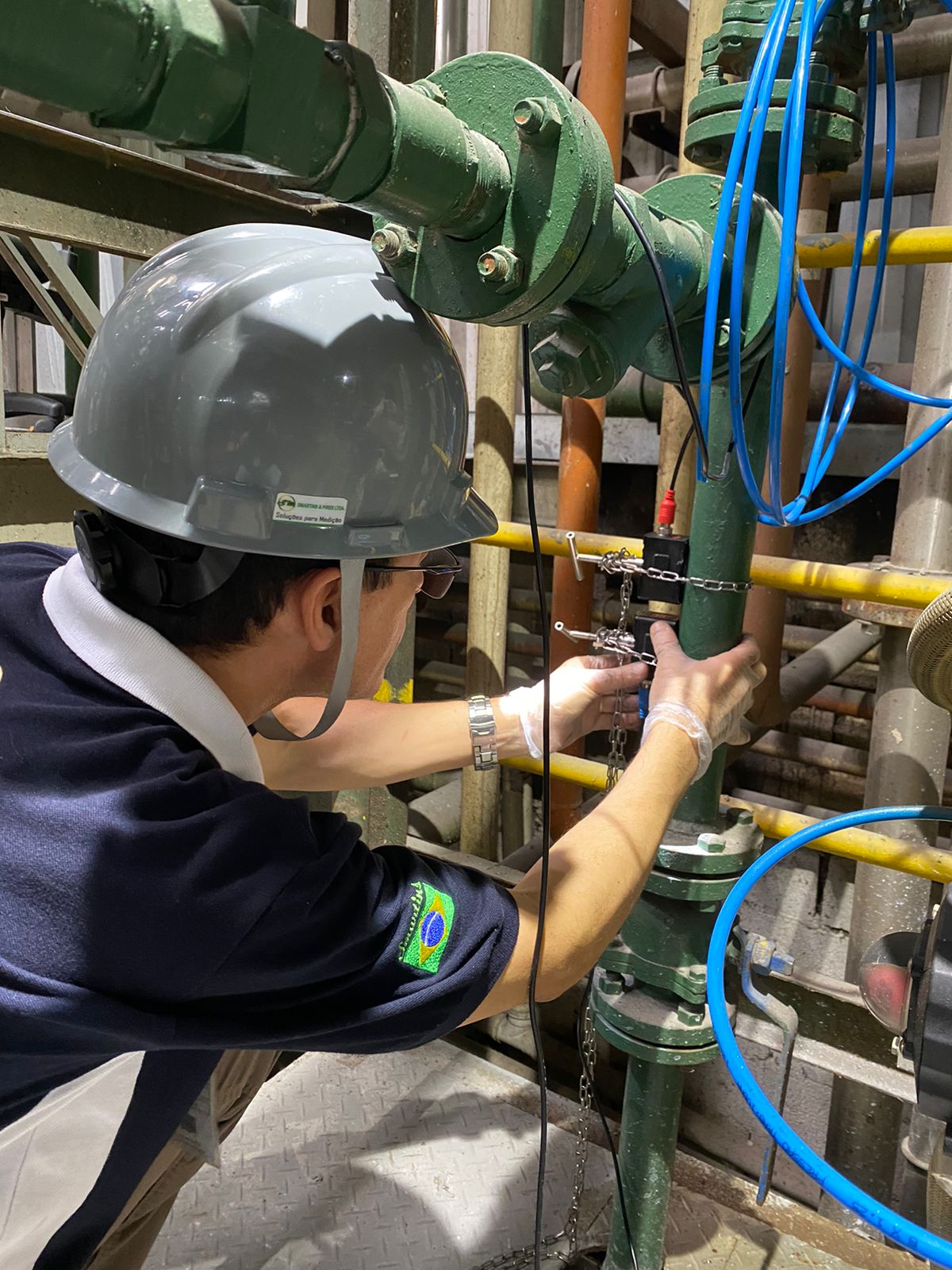

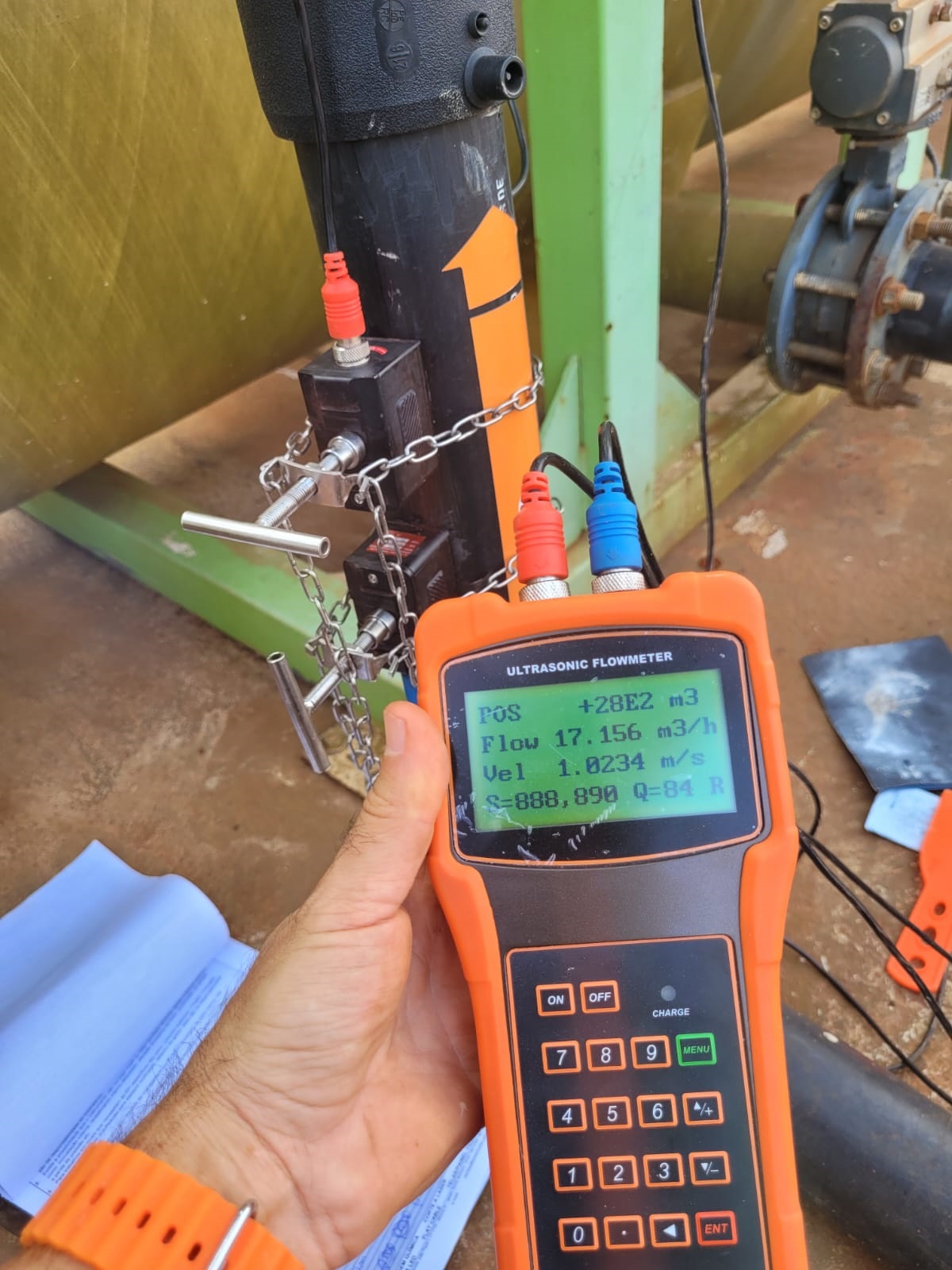

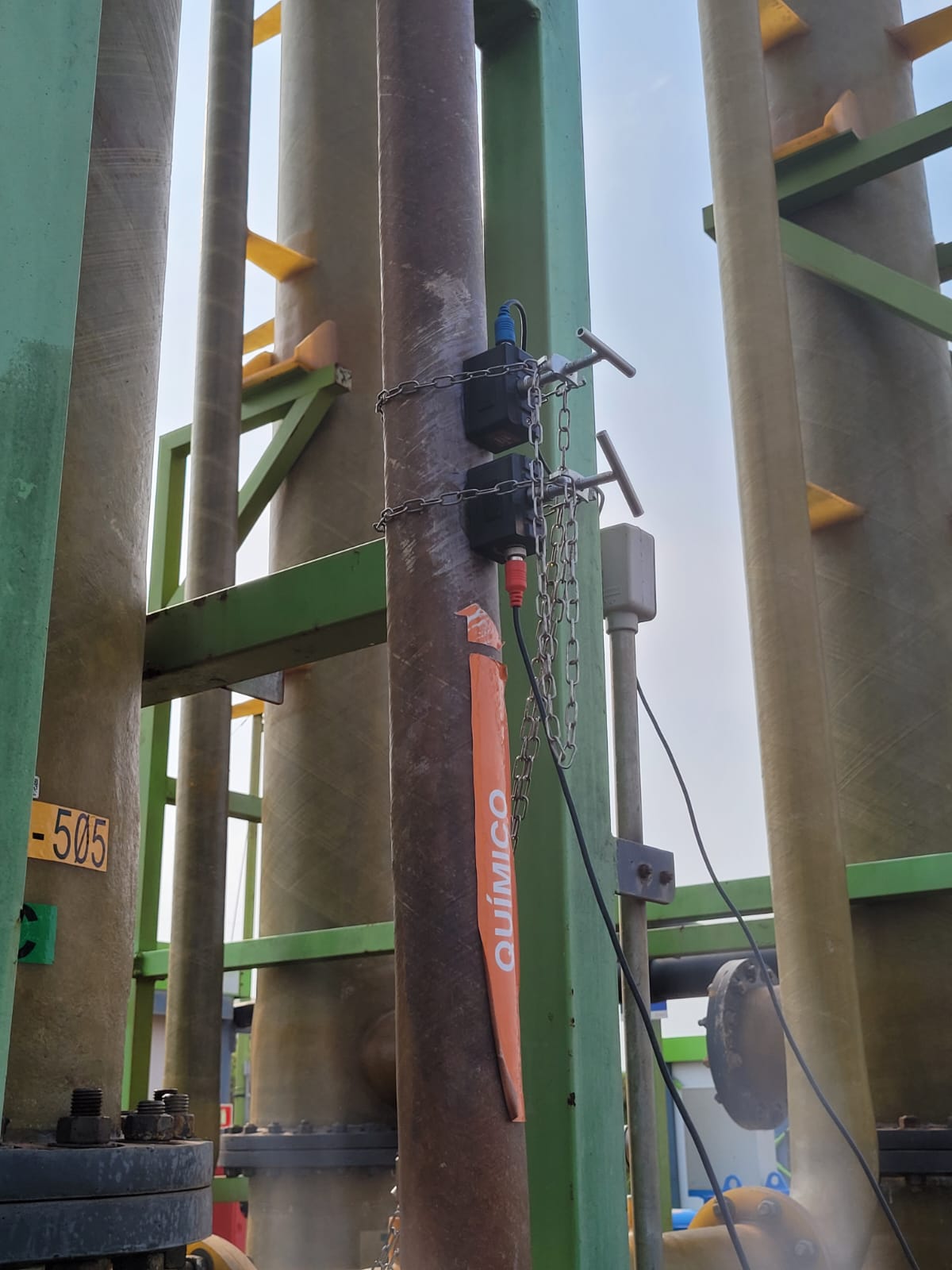

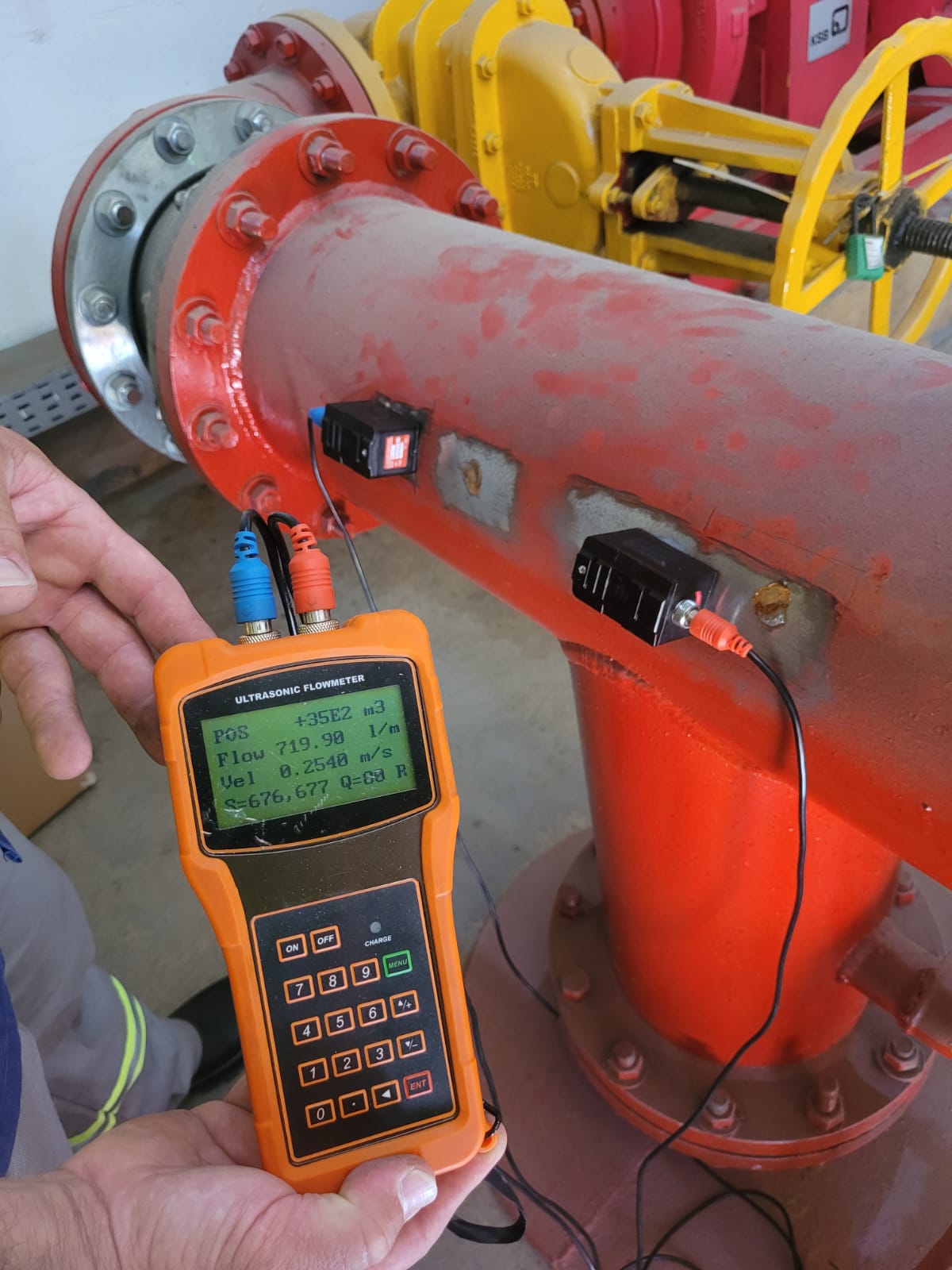

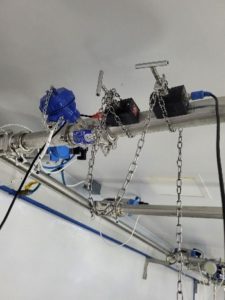

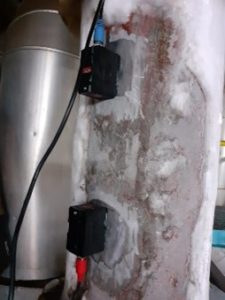

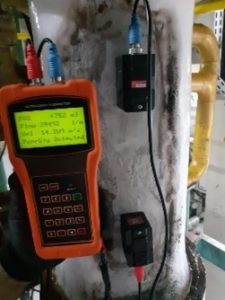

Através do fluxo na tubulação, os transdutores são posicionados e acoplados na parede externa da linha. O sistema é composto por dois sensores que emitem e recebem sinal ultrassônico simultaneamente. Conceito conhecido como tempo de trânsito é basicamente o deslocamento emitindo sinal proporcional entre o espaço de tempo entre os transdutores. A velocidade se propaga por ondas sonoras, gerando pulsos, por um transdutor tipo cristal piezoelétrico que transforma um sinal elétrico em vibração, que é transmitida no fluido como um trem de pulsos. Quando um pulso ultrassônico é dirigido à jusante, sua velocidade é adicionada à velocidade da corrente. Quando um pulso é dirigido à montante, a velocidade do impulso no líquido é desacelerada pela velocidade da corrente. O tempo de trajeto é analisado pelo circuito eletrônico microprocessado que converte o cálculo da vazão instantânea e totalizada. A versão Doppler utiliza o tempo percorrido entre os particulados existentes no fluido.

Especificação Técnica

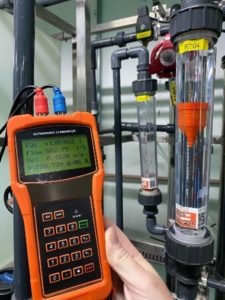

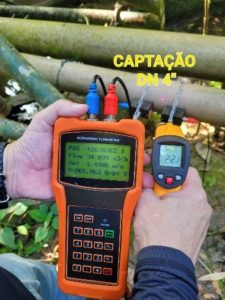

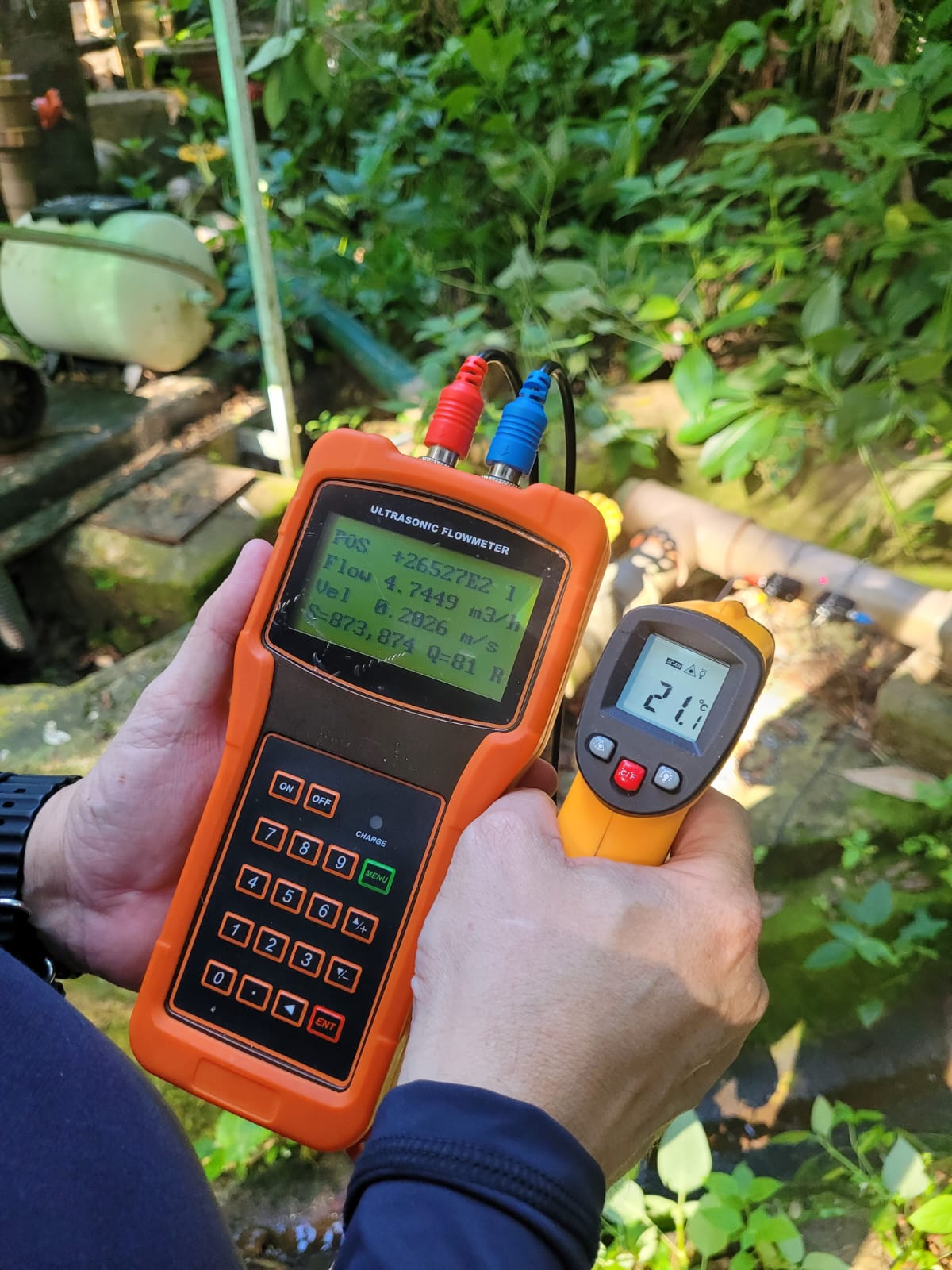

  • Solução: Ultrassônico Portátil (Maleta);
  • Autonomia: 12 ~ 6.000 mm;
  • Precisão vazão: ±1% (±0,5% Feixe Duplo);
  • Precisão nível: 0 ~ 6 metros ±0,25%;
  • Repetibilidade: 0,25%F.E, amortecimento 1 ~ 999 seg;
  • Velocidade: 1000:1 | ±0,02 ~ 12 m/s;
  • Sinal: OutPut 2x 4~20mA / Pulso ou Frequência / RS-/485 MODBUS / Relé para ON/OFF;
  • Display: Graphic LCD grande, iluminado e colorido;
  • Montagem: CLAMP-ON (Transdutores) | Versão afogado;
  • Alimentação: Bateria 20h + Carregador 110~220VAC bi-volts;
  • Fluidos: Líquidos até 30% sólidos, bolhas e espuma;
  • Datalogger integrado
  • Função: osciloscópio;
  • Case: Maleta ABS protetiva resistente;
  • Grau de proteção: IP-65, / IP-68, A PROVA DE TEMPO;
  • Limite: -40 ~ 250°C.

Aplicações

Verificação de fluxo em locais aéreo com técnico certificado NR-35 ou de difícil acesso, galeria, bueiros, rios, mar, tubulações de abastecimento, captação, controle e consumo de Água, Purificação de Água, Água ultrapura, Saneamento Básico ETA / ETE / EEE, saída de esgoto para tratamento, esgoto Bruto, Líquidos Residuais, Petróleo e Petroquímica (petróleo cru, querosene, ácidos, Benzeno, solventes, resinas, cola, combustível, diesel, álcool, e diversos líquidos até 30% de sólidos) água quente até 250°C, Área alimentícia, Bebidas (leite, cerveja, massa de chocolate e etc.), siderúrgica e mineração, polpa de minério, massa de cal e cimento, lodos, Água desmineralizada e etc., Laboratórios especializados em calibração, celulose e Têxtil, Usinas em Geral, farmacêuticas.

Vantagens

Atendimento, disponibilidade e deslocamento rápido (cliente sempre será prioridade), equipe especializada, emissão de certificado, laudo técnico e relatórios padrão Smartins, precisão garantida rastreada RBC/INMETRO, redução de custos, tempo e técnico no local, dispensa necessidade de parada na linha, sacar equipamento, mantendo a operação ativa, sistema ultrassom - Não precisa cortar a tubulação e nem parar o processo.

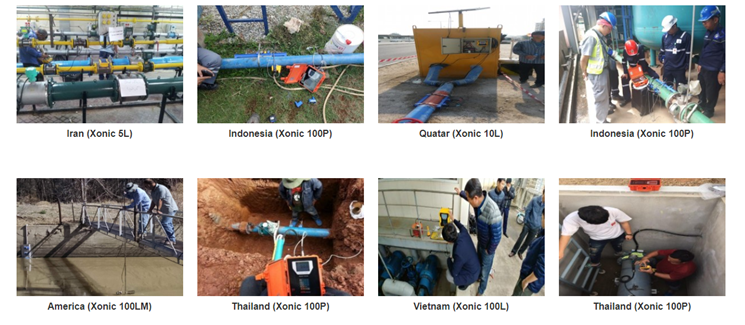

Xonic 100P
