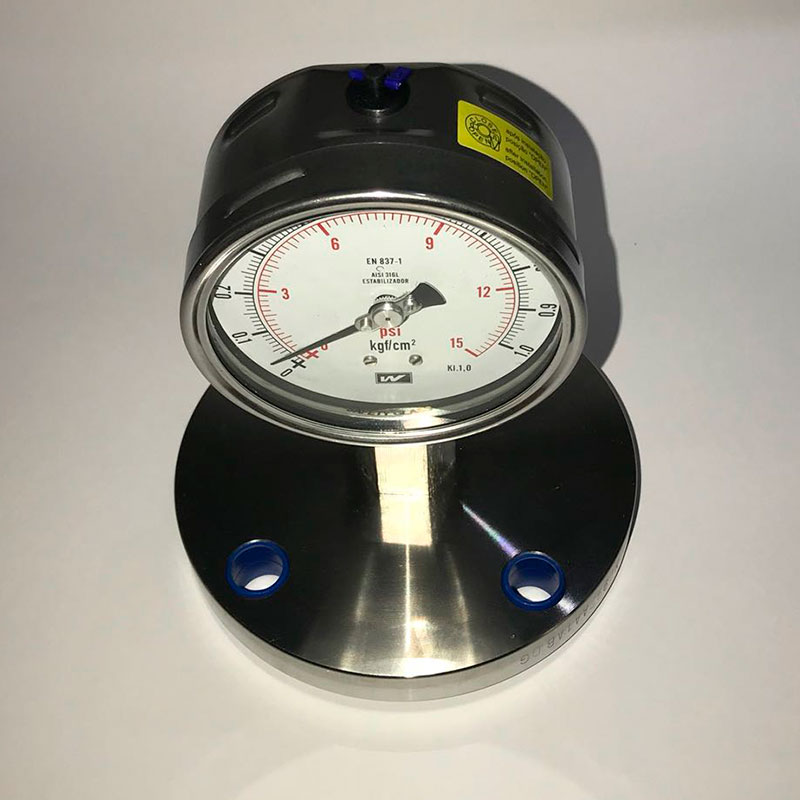

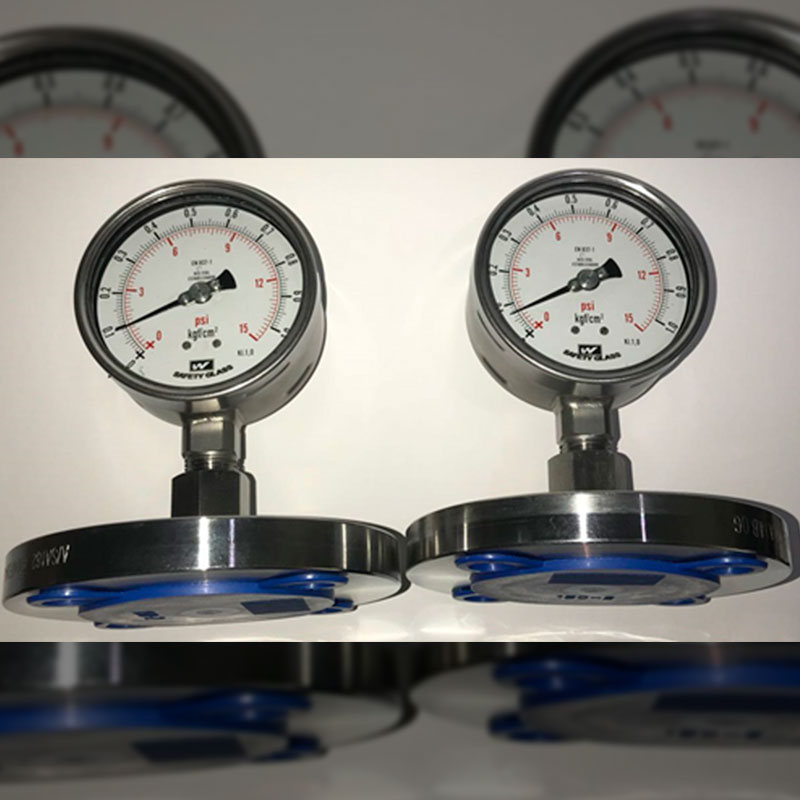

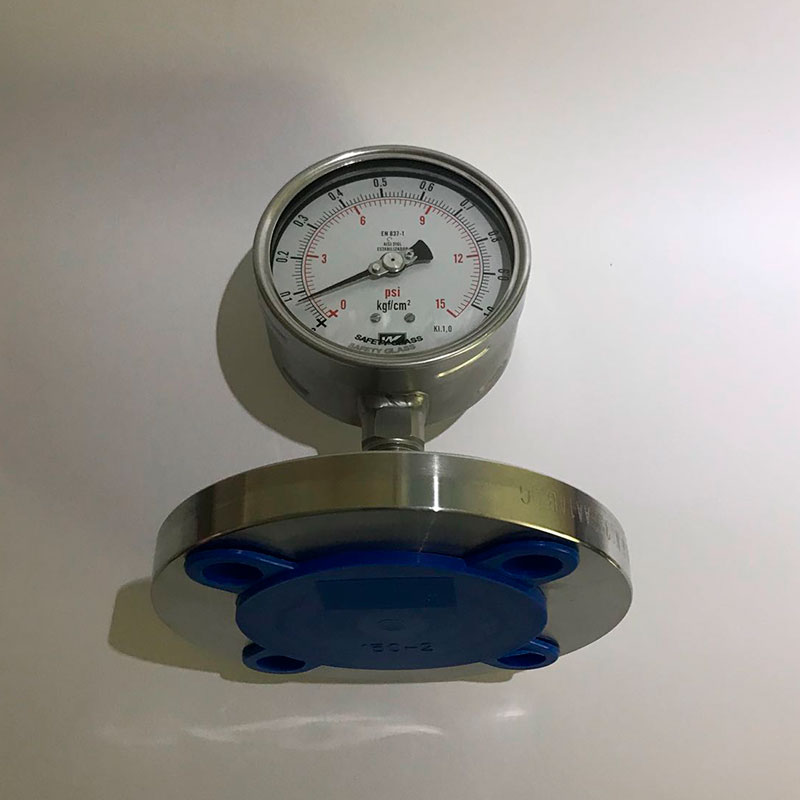

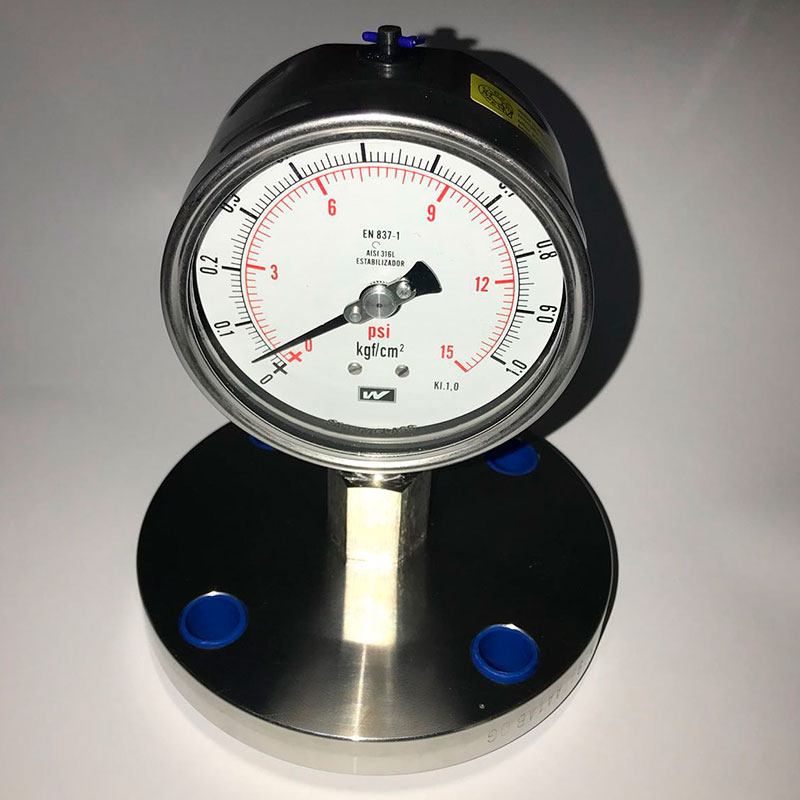

Manômetro Analógico

O Manômetro digital vertical SMMV100 foi desenvolvido com a mais moderna técnica de condicionamento de sinais e utilizando sensores piezo-resistivos, o instrumento permite a amostragem de grandezas de pressão com alta resolução em um display de cristal líquido de 3.1/2 ou 4.1/2 dígitos. Os desafios para o setor industrial de produção requer controle mais precisos para se obter a qualidade esperada e segurança nos processos. Por isso necessitam de instrumentos confiáveis e precisos para leitura em tomada de decisões gerando resultados eficientes. A família de instrumentos de medição como o Manômetro analógico, permite medir a pressão em circuitos pneumáticos e hidráulicos. Os Manômetros analógicos são equipamentos de extrema importância para identificar a intensidade de pressão em processos que são utilizados líquidos como a água, o óleo ou outros tipos de líquidos, até mesmo o vapor. Há processos que são dinâmicos e necessitam de acompanhamento constante e por meio do Manômetro analógico isso se torna possível ao monitoramento do usuário/operador, portanto, o Manômetro analógico tem uma função relevante nos processos industriais garantindo o bom funcionamento e qualidade dos sistemas.

Especificação Técnica:

  • Caixa e anel: Em alumínio injetado, apto a ser carregado com glicerina
  • Soquete: Em latão forjado
  • Mostrador: Alumínio com fundo branco e caracteres pretos.
  • Ponteiro: Alumínio, na cor preta, balanceado
  • Visor: Acrílico
  • Bourdon: Tubo de tomback sem costura.
  • Acima de 100 bar, tubo de aço CrMo.
  • Mecanismo: Latão e bronze fosforoso
  • Escala de Leitura: Simples ou dupla em arco de 270°
  • Faixas de Indicação (ABNT NBR14105):
  • Manômetros: 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100;
  • 160; 250; 400; 600; 1000 (bar ou x100kPa)
  • Vacuômetros: -1…0
  • Manovacuômetros: -0,6…+1; -1…+0,6; -1…1,5; -1…+3;
  • -1…+5; -1…+9; -1…+15; -1…+24
  • Unidades de Pressão: kPa, bar ou kgf/cm²
  • Exatidão: Classe B – ABNT (±2%)
  • Conexão: 1/2”BSP Certificado de Calibração RBC INMETRO (opcional)
Aplicação:
O Manômetro é um instrumento com alta precisão de medição, sendo indicado tanto para uso como padrão em laboratórios como para monitoração em campo de processos que exigem controle de segurança ou procedimentos industriais que utilizam sistema com pressão. O instrumento permite a amostragem de grandezas de pressão com alta resolução. Cada leitura do instrumento é o resultado de sucessivos cálculos de médias, eliminando efeitos de instabilidades causadas por ruídos e variações no processo.
